AL 31

Lyftförmåga

1500 kg

Lyfthöjd cirka

0,4m resp 0,5m

Lastförmåga flak

3 ton

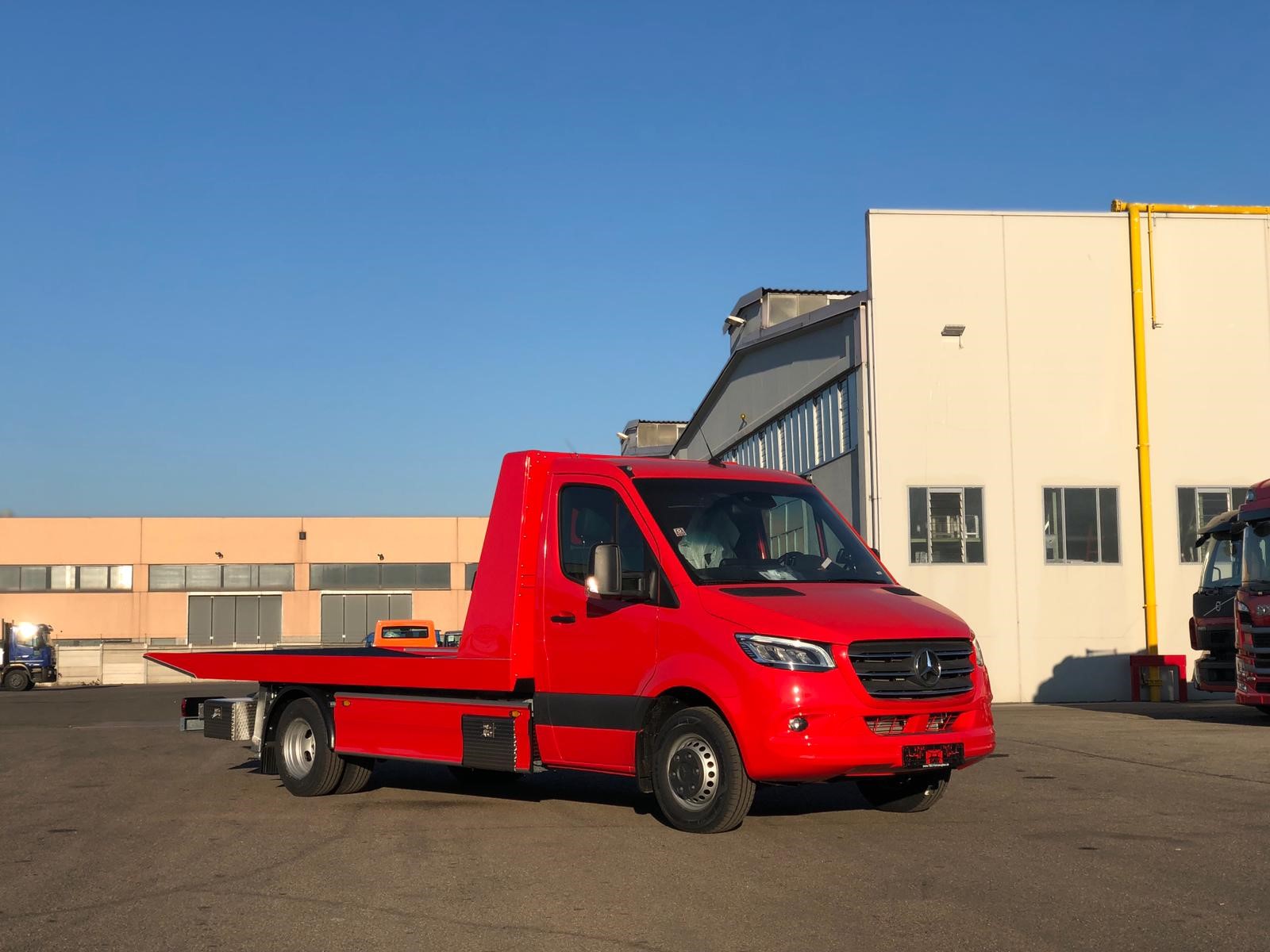

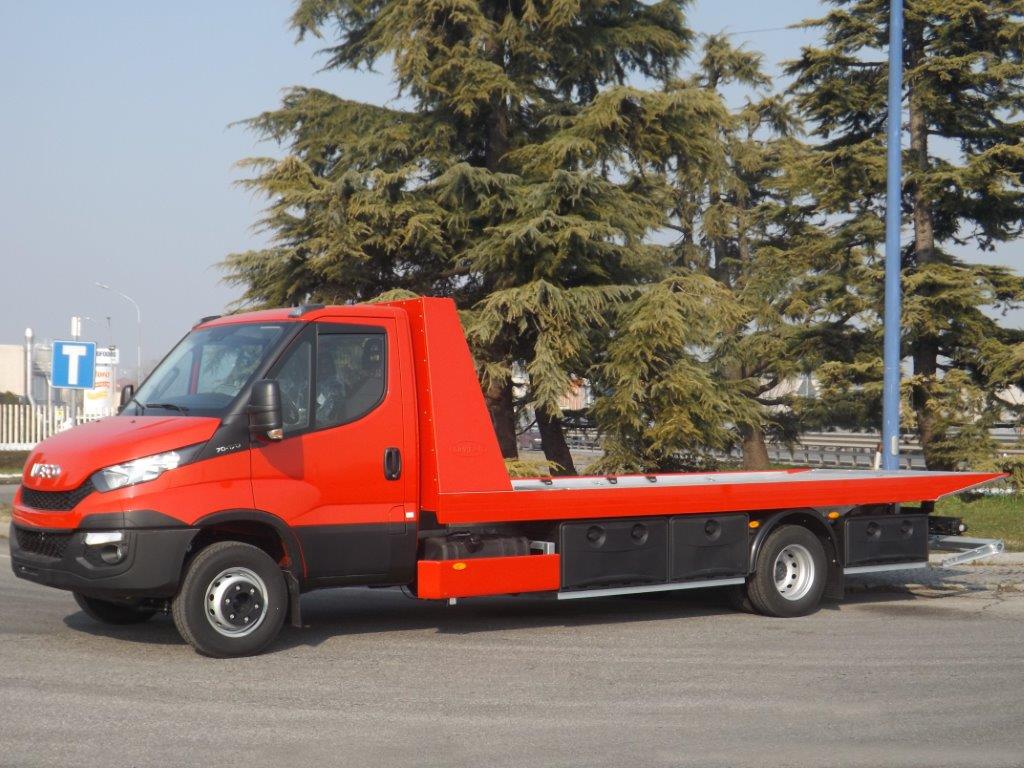

AL 31 är en flakbärgare i första hand avsedd för lätt flak-och grillbärgning samt snabba och smidiga transporter. Den är uppbyggd helt enligt våra hårda skandinaviska krav. Kundkategorin för denna byggnation är de som i första hand är i behov av en något mindre byggnation och där ekonomi, smidighet och snabbhet är kännetecken. I denna bärgningsbil har vi kombinerat egenskaperna hos ”lättflakbärgaren” och den smidiga fordonstransportören.

CHASSI

Lämpligt chassi bör ha 6 - 7 tons totalvikt. Hjulbas bör vara minimum 4,3 m. Luftfjädring och lågprofildäck för att få bättre lastvinkel. Kraftuttag för direktmonterad pump. Utväxling 1:1. Chassiet skall vara försett med underkörningsskydd.

FLAK

Flakkonstruktionen i aluminium är baktill något vinklad (spoilerficka) för minimal inkörsvinkel. Flaket har rak kantprofil, är hydrauliskt av- och påskjutbart för att underlätta av- och pålastning av fordon. Flakdränering ingår

HJÄLPRAM OCH TIPPRAM

Hjälpram och tippram är tillverkade av VKR-profil i höghållfast stål, som är varmgalvaniserat för korrosionsbeständigheten. Påbyggnaden monteras på chassiet enligt lastvagnstillverkarens anvisningar.

LYFTAGGREGAT

Lyftaggregatet är tillverkat av höghållfast stål som är varmgalvaniserat för korrosions-beständigheten. Det har enkelutskjut med en räckvidd på 1,3 m. Lyftkapacitet i yttre läget är 1 500 kg. Det manövreras hydrauliskt från manöverskåpet. Integrerade person¬bilshalvor och 50 mm kula ingår.

FÖRVARINGSUTRYMMEN

I standarden ingår ett verktygsskåp i armerad komposit (1,0 x 0,4 x 0,46 m) på vänster sida.

VINSCHAR

En flakvinsch av planetväxeltyp med en dragkraft på 3,6 ton är monterad på flaket. Brytrullar nära lintrumman. Lintrumman är manuellt frikopplingsbar. Linans diameter är 10 mm och längden 24 m. På vinschen finns 50 mm ”husvagnskula” monterad.

ELEKTRISKT SYSTEM

Alla elektriska ledningar är skyddade mot yttre åverkan enligt skyddsnorm. Detta innebär att de elektriska ledningarna är försedda med skyddshölje i likhet med chassitillverkarnas utförande. Elsystemet är kopplat över säkringar och reläer som är placerade i höger skåp. Två sidomarkeringsljus på varje sida samt elektriskt nödstopp.

• Fyra arbetsljus, två på framstam och två på bakparti
• Bakljus enligt chassiets originalplacering
• Nummerskylt och belysning vänster bak
• Belysning i skåp vid manöverventil

HYDRAULSYSTEM

• Hydraultank med returfilter, tankvolym är cirka 38 l
• Hydraulrör, elektrolytiskt förzinkade
• Sug- och returslang med inbäddad stålspiral
• Högtrycksslangar med pressade kopplingar och två stålinlägg
• Hydraulpump av axialkolvtyp med nödstoppsfunktion
• Manöverenhet placerad på höger sida
• Enheten bestyckad med chock/återfyllnadsventiler samt huvudöverströmningsventil
• Manöverspakarna är fjädercentrerande
• Glycerindämpad manometer för kontroll av hydraultryck

ÖVRIGT

• Bakskärmar av hårdplast med stänkskydd enligt lagkrav
• Spade, kvast inklusive hållare
• 3 par spännband
• CE-märkning
• Framstam och kantlina lackeras i samma färg som hytt
• Mineralolja
• Vägning och besiktning i Sverige

BASUTFÖRANDE

CHASSI

20.130

Höjbar ljusramp 1.5 meter med luft

2000.510

Karosserisidor aluminium

FLAK

10.10

Flakbredd utöver standard, per dm

20.08

Flakförlängning per dm utöver standard

20.127

Hög franstam inkl 2 st röda breddmarkeringsljus

20.129

Näthylla under flak

2000.220

Motorcykelhållare

2000.991

Motorcykelhållare på grillen

40.28

Rakt flak

AGGREGAT

20.123

Kranutskjut 1.6 m – 2 ton

20.124

Stödben i kombination med 20.123

2000.09

Oljesaneringsbehållare (1)

2000.25

Reservdunkar (2) med hållare

2000.26

Reservhjulshållare

300.10

Ram för släpvagnskoppling

500.081

Linhjul monterat inne i skåp

500.19

Dragstång med hållare

800.011A

FÖRVARINGSUTRYMMEN

34.30.0001

Luftkompressor, komplett med 15 l tank

34.001.0005

Luftvinda, monterad i skåp

34.06.0001

Domkraft

24.51.0008

Skåp till domkraft

21000.114

Rostfritt skåp 1.2 x 0.6 x 0.5

21000.56

Rostfritt skåp 1.4 x 0.5 x 0.5

21000.57

Rostfritt skåp 1.0 x 0.5 x 0.5

21000.570

Rostfritt skåp 1.0 x 0.65 x 0.5

21000.60

Rostfritt skåp 1.0 x 0.6 x 0.55

21000.69

Rostfritt skåp 1.2 x 0.5 x 0.5

21000.84

Rostfritt skåp 0.8 x 0.5 x 0.5

21000.840

Rostfritt skåp 0.8 x 0.55 x 0.5

VINSCHAR

200.18

3.6 tons vinsch monterad på lyftbom

200.181

3.6 tons vinsch rammonterad

200.21

Styrrullsbrygga för ramvinsch

200.25

Hydrauliskt sidoförskjutbar flakvinsch

ELSYSTEM

600.07

Bakljus och blinkers på framstam

600.052-12

Startkabelset 12 volt

600.055-12

Startkabelset 12 volt, monterat i skåp

600.10

Belysning i ett skåp

600.16

Ett extra arbetsljus

600.342

Vision Alert 1.5 m

600.344

Vision Alert 1.8 m

W02.01.054

Blixtljus (1 st.) gult, inbyggt i originallampa

6000.500

Bakljus original, ett par för framstam, ej monterade

6000.501

Montering av ovan bakljus

6000.502

Kabeldragning för ljusskylt

6000.503

Nummerskylt/belysning framstam

851.03

Blixtljus (par) inbyggda

200.301

Frikoppling med knapp per vinsch vid radiostyrning och/eller tryckluft

RADIOSTYRNING

BB9006

Radiostyrning 8 kanaler

BB9008

Radiostyrning 10 kanaler

200.296

Montering av radiostyrning BB9006/8

200.297

Hållare för radiostyrning inkl. anslutning

Varel 8

Radiostyrning 8 kanaler

Varel 10

Radiostyrning 10 kanaler

Varel 12

Radiostyrning 12 kanaler

600.436

Elstyrning förberedd för radio per funktion

HYDRAULSYSTEM

2000.29

Ventilkonsol vänster sida

ÖVRIGT
