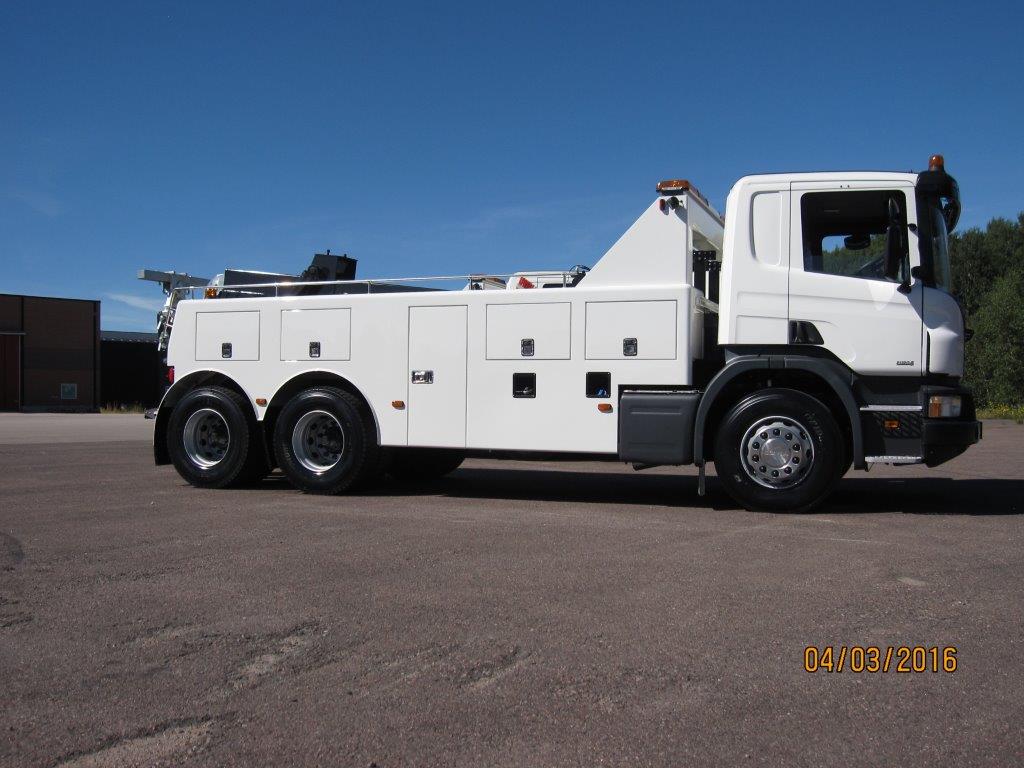

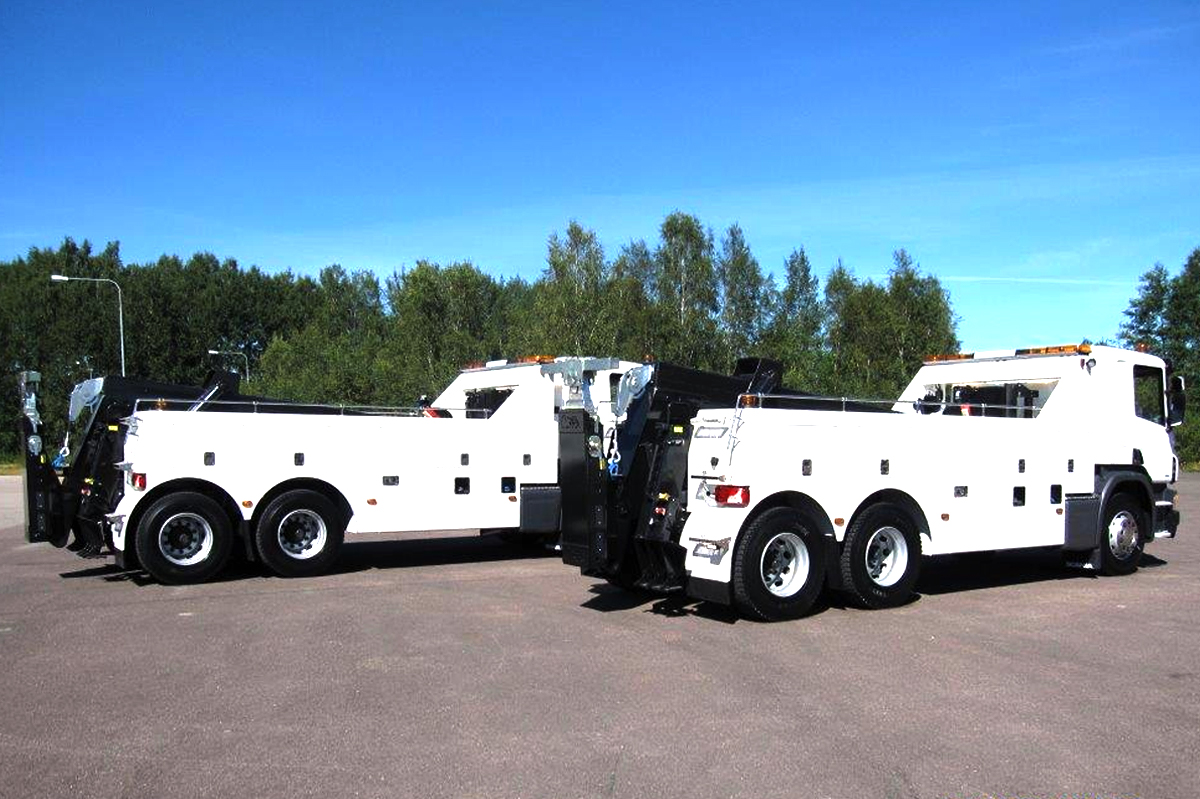

BROSTARKE BASIC

KVALITET OCH FUNKTION

Basic är vår Bro Starke som vänder sig till kunder som endast efterfrågar kvalitet och funktion av en Bro Starke och ingen extrautrustning eller extrafunktioner.

20 ton

Lyftförmåga

5 m

Lyfthöjd

Tungbärgare

Typ

Teknisk specifikation

BRO Starke Basic

Lyftförmåga lyftaggregat: 20 ton
Lyfthöjd cirka: 5 m

CHASSI

Lämpligt chassi är en frambyggd lastbil med tre eller fyra axlar. Hjulbas vid 3 och 4-axlig 5,10 - 5,30 m. Framaxel 9 ton vid 3-axlig och 2x8 ton vid 4-axlig, bakaxlar 2 x 13 ton. Horisontellt nedåtriktat avgassystem. Kraftuttag för direktmonterad pump. Utväxling cirka 1.0 - 1,2.

BÄRGNINGSAGGREGAT

BB 9010

Aggregatet, tillverkat av extra höghållfast stål (Re 640-700 mm²), är fullt hydrauliskt och består av:

en hjälpram
två stödben
en lyftbom med två dubbelverkande teleskopiska cylindrar (tre steg)
en vikbom med tiltfunktion

BB 9041

Bärgningsaggregatet med ingående delar sandblästras, grundmålas svart (Ral 9005) och slutlackeras för maximalt rostskydd. Svåråtkomliga smörjpunkter är framdragna till mer servicevänlig plats. Utskjutsdelarna är kromaterade.

BB 9015

Efter lackering av aggregatet återmonteras delarna på chassit.

HJÄLPRAM

Bärgningsaggregatet är monterat på en hjälpram av fyrkantsprofil. Påbyggnaden monteras på chassi enligt lastvagnstillverkarens anvisningar.

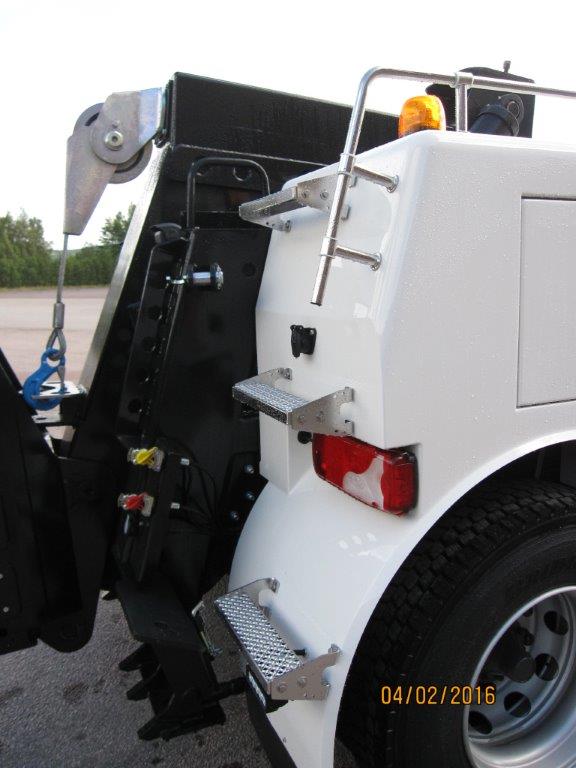

STÖDBEN

Stödbenen är tillverkade av extra höghållfast material med breda tandade plattor för optimala mothållsegenskaper. Integrerade vikbara markskydds¬plattor ingår. Stödbenen manövreras separat, hydrauliskt.

LYFTBOM

Lyftbommen är lagrad i bussningar tillverkade av komprimerat bronsmaterial, vilket ger en lång livslängd. Huvudvinschens lina löper genom lyftbommen i en svängbar styrning med stor linskiva, andra vinschens lina löper ovan huvudbom och över svängbar styrning med stor linskiva. Lyftbommen påverkas av två dubbelverkande teleskopiska cylindrar (två steg).

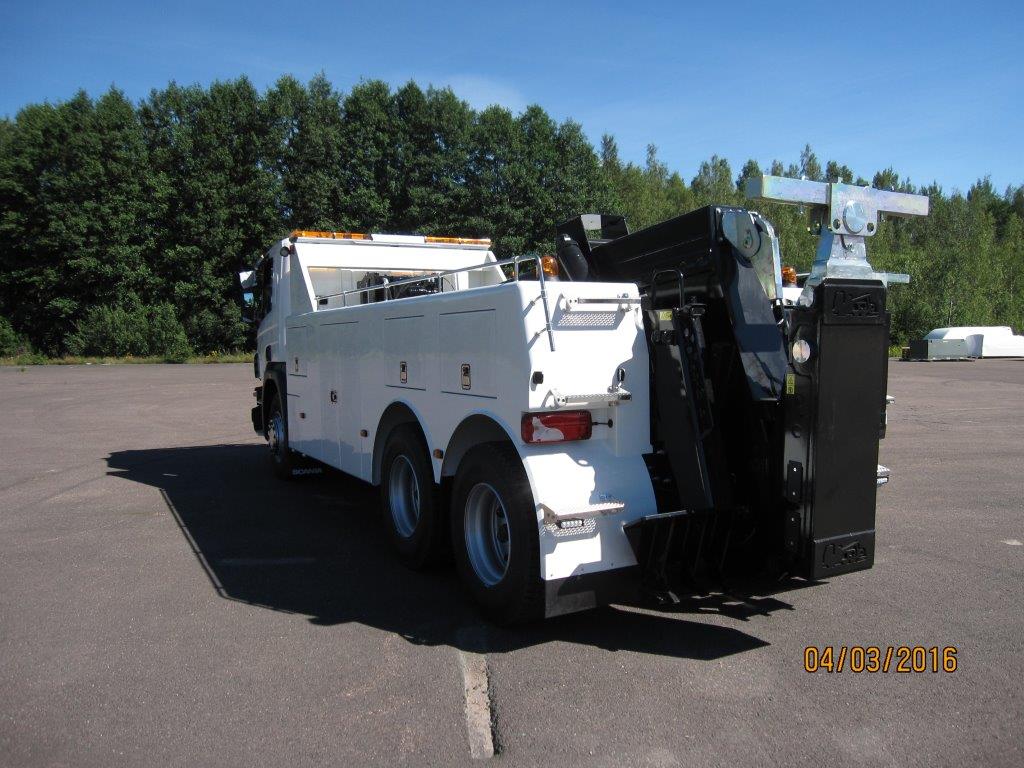

VIKBOM MED TILTFUNKTION

Vikbommen är lagrad längst bak i lyftbommens nedre del och ställs in i önskat arbetsläge eller transportläge med en kraftig hydraulcylinder (powertilt). Tiltfunktionen gör det möjligt att upp till ca 1,2 m arbetshöjd ställa in vikbommen i horisontellt läge. Man får härmed inga onödiga påkänningar i vare sig aggregat eller det bärgade objektet. Tiltfunktionen gör aggregatet ännu bättre till att bärga t.ex. bussar då man kan hålla vikbommen i horisontellt läge tills man uppnått rätt arbetsläge. Tiltfunktionen har i horisontellt läge samma kapacitet som aggregatets lyftbom Vikbommen går att ställa upp till 15º negativt vilket är nödvändigt vid bärgning på lutande plan.

BÄRGNINGSARM 2 X 750 MM (3-axlig)

BB 9017: I vikbommen finns en teleskoperande bärgningsarm monterad (2x750mm) som manövreras med tre parallellmonterade hydraulcylindrar. Detta ger en ytterst jämn och säker rörelse. Bärgningsarmen kan låsas i åtta olika lägen. Ytterst på bärgningsarmen finns ett axiallagrat lyftok monterat. För 4-axlig bil är bärgningsarmen 2x1100 mm och har 10st låslägen.

FÖRVARINGSUTRYMMEN

BB 9034: Skåpen är tillverkade av 3 mm kallvalsad stålplåt med jalusidörrar av aluminium. och har minst sex separata utrymmen, samtliga med stora dörrar. Skåpsidorna är utformade för att ge maximal lastförmåga, chassiutformning samt uppfyller de lagkrav som gäller.

VINSCH

BB 9037

Standardvinsch är Sepsons H300G, specifikation enligt nedan:

Kuggväxelvinsch.
Pneumatiskt manövrerad frikoppling av lintrumman.
Hydraulisk fjädertrycksbroms stoppar linan i vilket läge som helst, även vid full belastning.
Vinschen har automatisk hastighetsreglering. Nerväxling när dragkraften överstiger ca 3 ton.
Styrning från bakre manöverenheten.

Specifikation

Full dragkraft innersta varvet är 30 ton (DIN 15020).

Linhastighet, innersta varvet, steg 1	3,0 m/min
Linhastighet, yttersta varvet, steg 1	5,0 m/min
Linhastighet, innersta varvet, steg 2	8,0 m/min
Linhastighet, innersta varvet, steg 2	13,0 m/min
Linans längd	40 m
Linans diameter	26 mm

BB 9068

Standardvinsch är Sepsons H100G, specifikation enligt nedan:

Planetväxelvinsch.
Pneumatiskt manövrerad frikoppling av lintrumman
Hydraulisk fjädertrycksbroms stoppar linan i vilket läge som helst, även vid full belastning.

Specifikation

Full dragkraft innersta varvet är 10 ton (DIN 15020).

Linhastighet, innersta varvet	6,0 m/min
Linhastighet, yttersta varvet	9,0 m/min
Linans längd	40 m
Linans diameter	16 mm
Linantrummans diameter	22 mm

HYDRAULSYSTEM

BB 9013

Hydraultank	ca. 200 l
Hydraulrör	DIN 2391/C
Sug- och returslang med inbäddad stålspiral	SAE 100/R4
Hydraulslangar med pressade kopplingar	SAE 100/R2T
Högtrycksfilter	10 µm
Returfilter	10 µm
Mineralolja.

BB 9021

Hydraulpump med nödstoppsfunktion, arbetstryck

300 bar

BB 9025

Manöverenhet Danfoss PVG 32

Enheten består av fem parallellkopplade sektioner med inbyggd överströmningsventil, chock och återfyllnadsventiler

BB 9022

Manöverenhet Danfoss PVG 32

Enheten består av 1-sektion chock och återfyllnadsventiler

BB 9019

Ventilkonsol (med manöverenhet) är monterad på höger sida i bakre skåpsutrymmet.

STANDARDUTRUSTNING

BBB 9033

Följande verktyg och tillbehör ingår i standardutrustningssatsen.

Ett par klykhållare, låg	3.04.0128
Ett par klykhållare, hög	3.04.0126
Sju par klykor	3.04.0004 3.04.0006 3.04.0007 3.04.0009 3.04.0619 3.04.0845 4.04.0172
Bussgrillhalvor även för personbilar	BB 2216
Bogserdrag med tre sprintar och 50/60 dragkula, kromaterade	BB3529R


Bogserstång, DIN 40/40	3.04.1144B
Sidostötta	4.04.0200
Reservhjulshållare med lyft Ovanstående verktyg är kromaterade.	3.04.0218
Trailervinsch, 2st	M275030
Ett par spännband till buss	2HIA65100
Ett par spännband till personbil	M144302
Kättingstropp, 2 st	I-GG-GG-7/8-8-18
Spännbandsupprullare	M165121
Spade, spett och kvast
