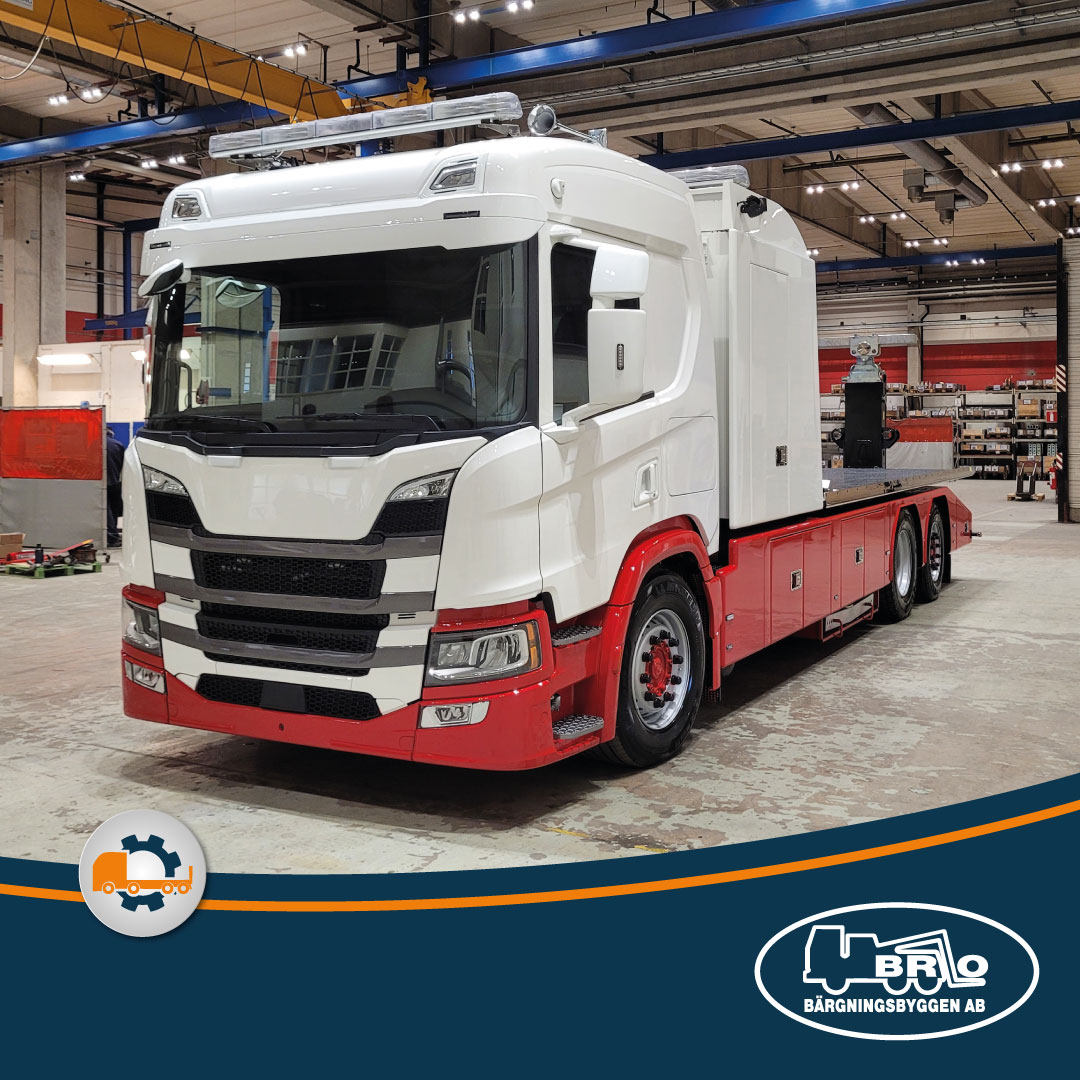

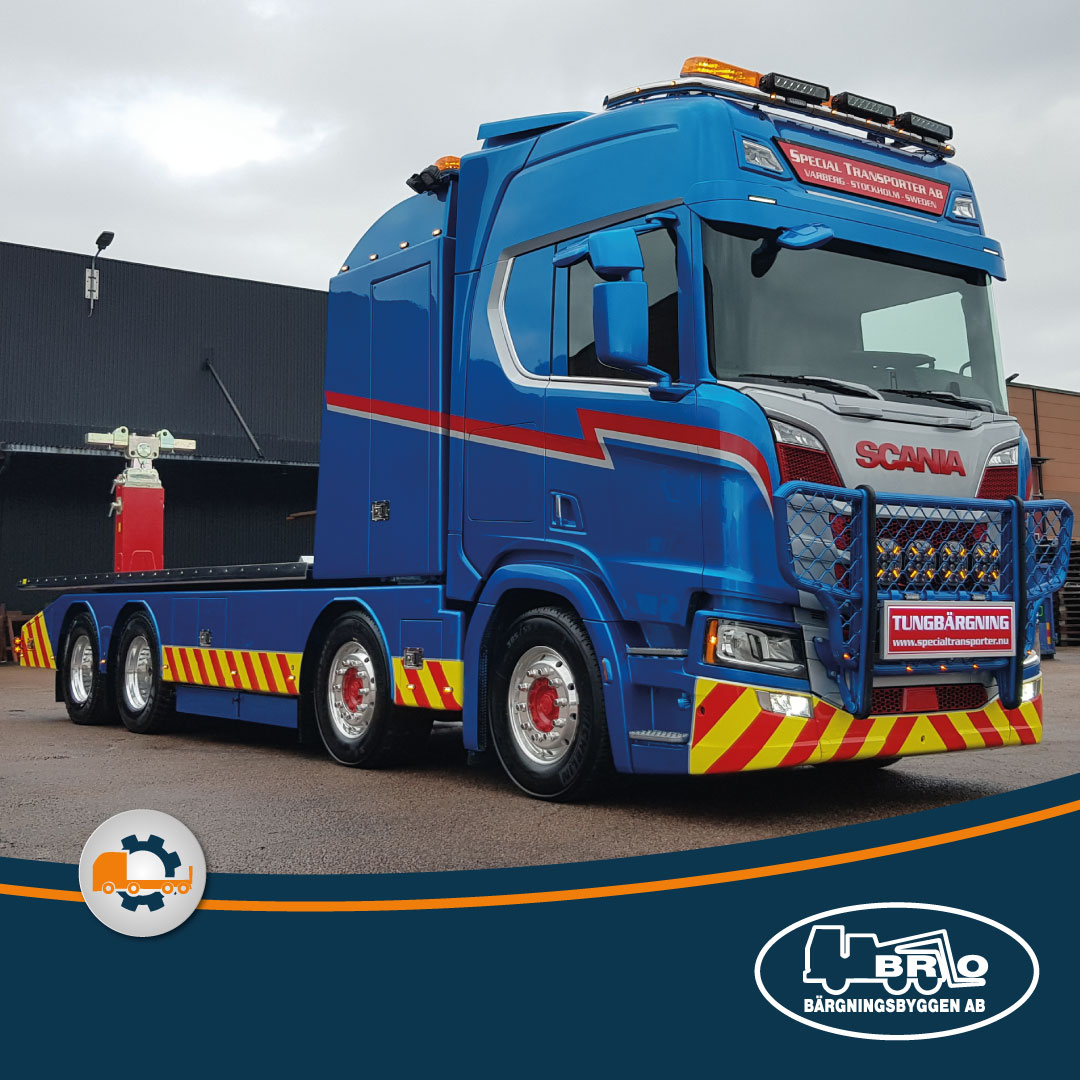

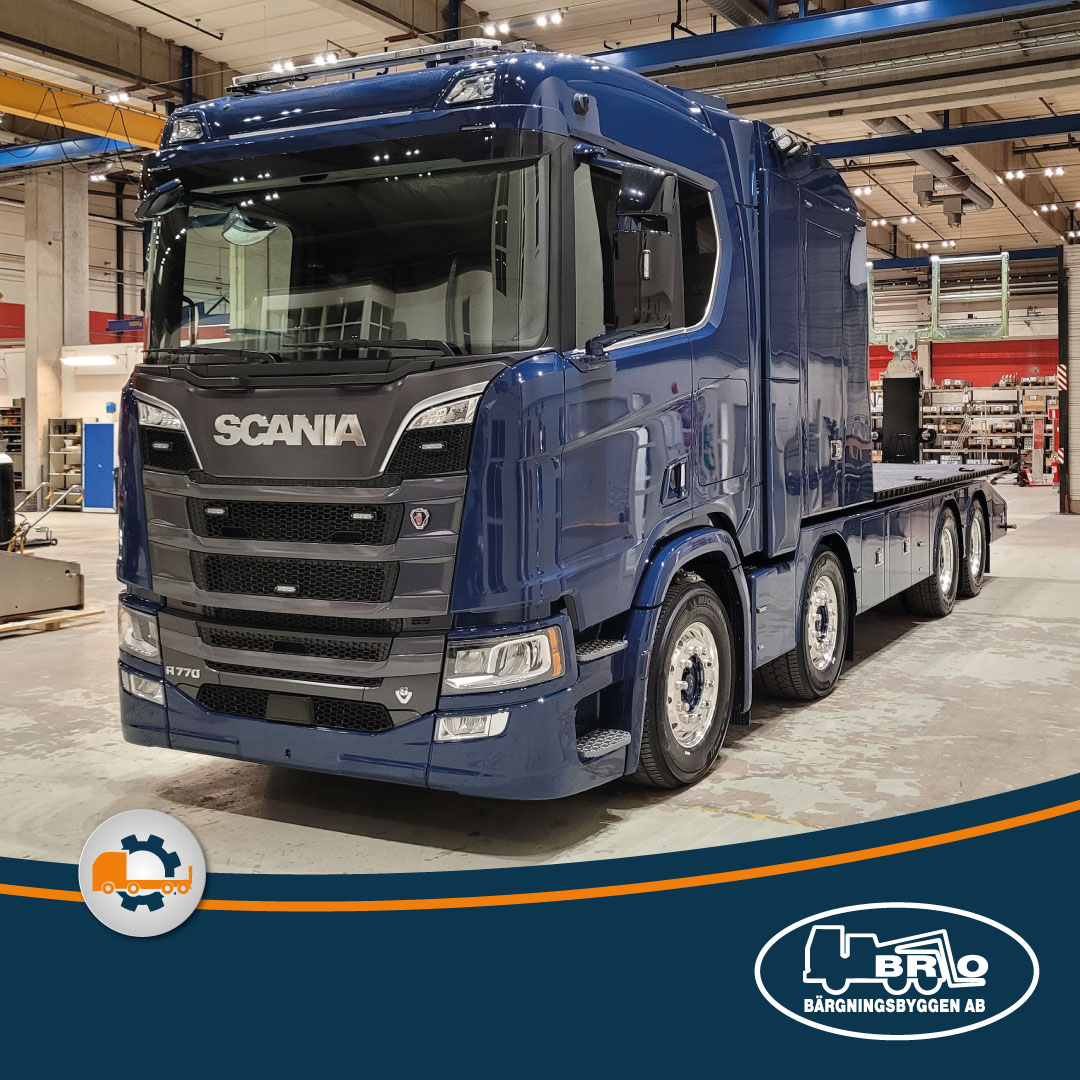

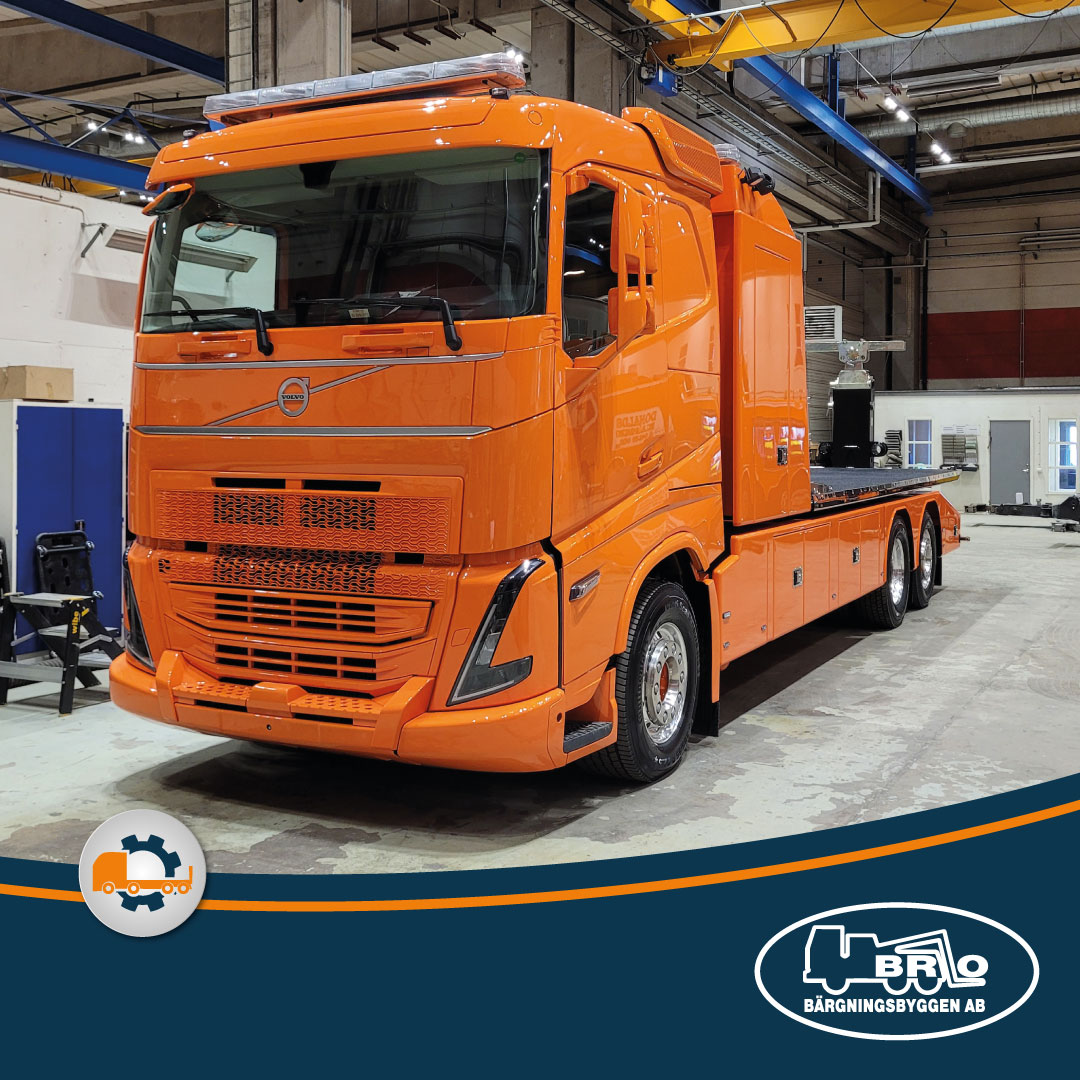

BB 1210

Lyftförmåga lyftaggregat

10 ton

Lyfthöjd cirka

1,5 m

Maximal lyfthöjd med tilt

3,9 m

Lastförmåga flak

12 ton

CHASSI

Lämpligt chassi bör vara 20 tons totalvikt, luftfjädring fram och bak, lågprofildäck för bättre lastvinkel och kraftuttag för direktmonterad pump. Utväxlingen cirka 1:1,3.

FLAK

BB 9137

Flakkonstruktionen är rak. Glidprofil och flakyta är tillverkade av extra höghållfast stål. Kantprofilen är av rostfritt stål för att förhindra korrosion runt surrningshålen. Flaket är hydrauliskt av- och påskjutbart för att underlätta av- och pålastning av fordon.

• Bredd 2,5 m
• Längd vid hjulbas 5,0 m och kort hytt ca 7,0 m
• Flaket förskjuts med en hydraulcylinder
• Tippfunktionen sker automatiskt via överströmningsventiler
• Fästpunkter för däckspännare längs flaksidorna
• Tre uttag för brytrulle i flakets bakkant
• Stödrullar i flakets bakkant
• Framstam enligt TSVs norm. Separat artikelnummer på framstam: BB9126
• Fotsteg och handtag i plast på båda sidor vid framstam

HJÄLPRAM OCH TIPPRAM

Bärgningsaggregatets hjälpram är tillverkad av fyrkantsprofil. Tippramen är försedd med utbytbara glidplattor. Påbyggnaden monteras på chassit enligt lastvagnstillverkarens anvisningar.

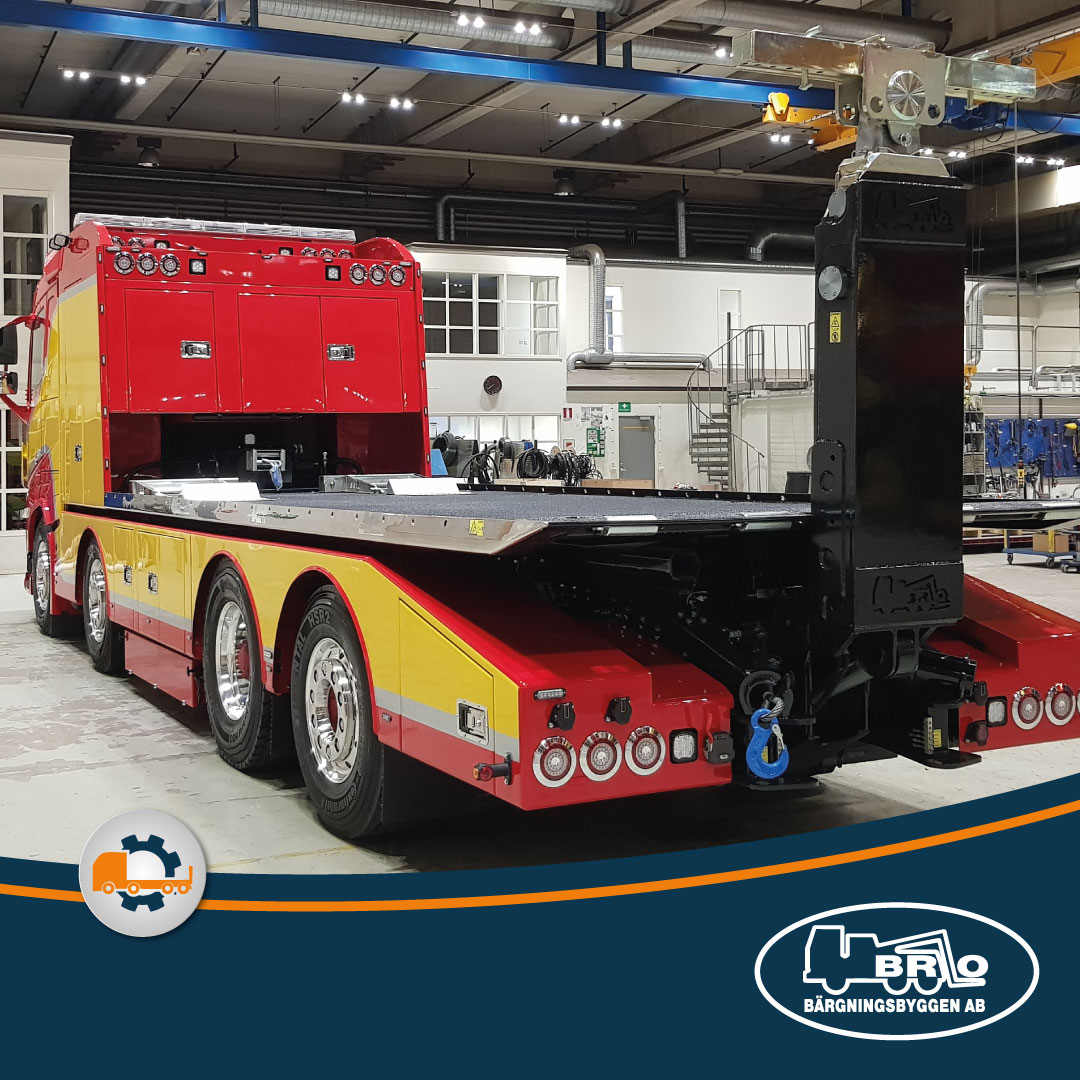

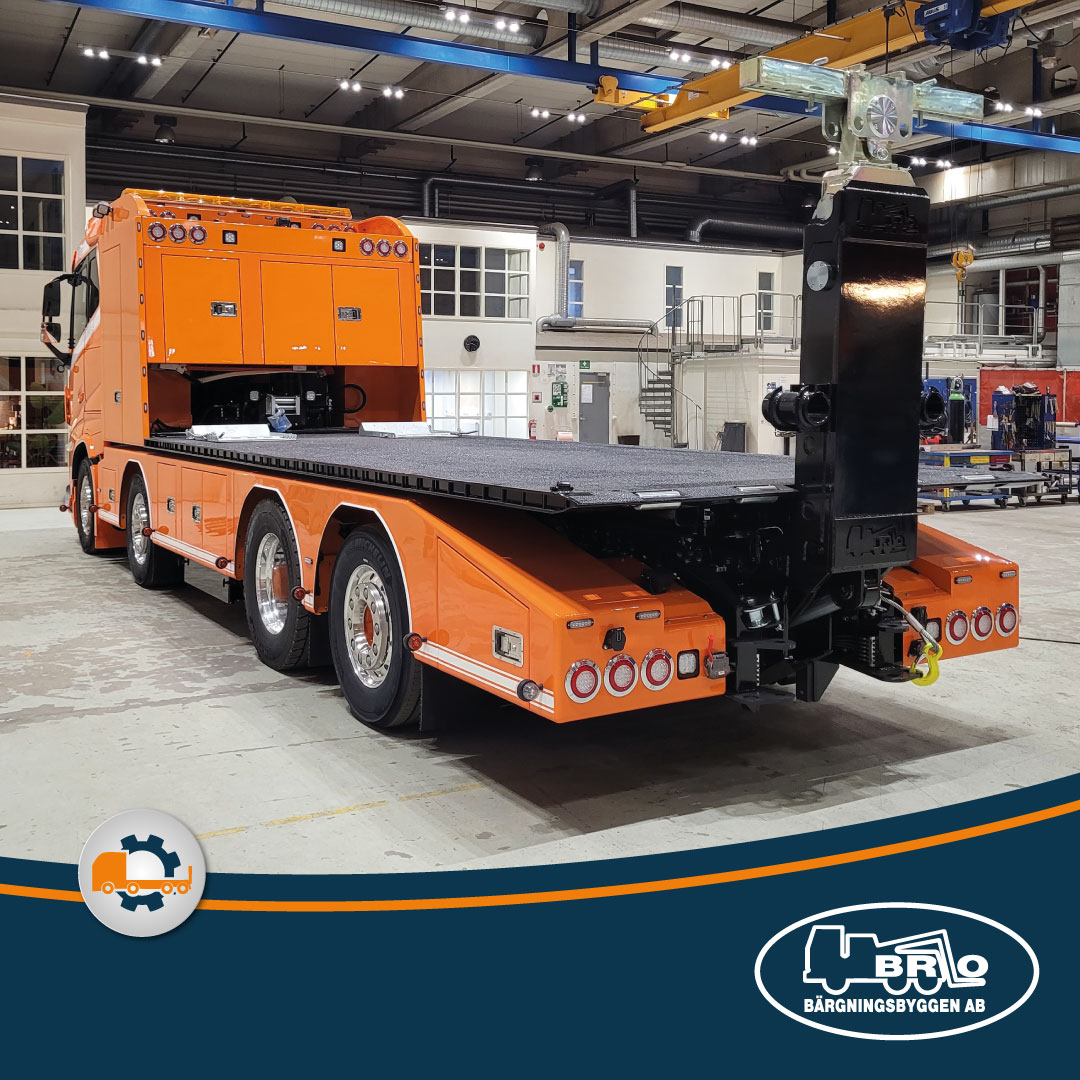

LYFTAGGREGAT

BB 9141

Aggregatet är tillverkat av extra höghållfast stål och manövreras hydrauliskt från manöverskåp. Det är försett med två separat manövrerade teleskopiska stödben med pilotstyrda backventiler. Stödbenen är brett placerade och försedda med en tandad markplatta. Dubbla lyftcylindrar med over-center ventiler.

BB 9147

Kraftig tilt/vikbomscylinder med en tiltkraft motsvarande aggregatets lyftförmåga. Detta möjliggör horisontell inställning av bärgningsarmen i normal arbetshöjd (0,8 m). Man får därmed inga onödiga påkänningar i bärgningsverktygen. Även lastning av fordon med låg markfrigång underlättas. Bärgningsarmen är låsbar i tre lägen. Totala utskjutslängden är 2 x 600 mm. Svåråtkomliga smörjpunkter är framdragna till mer servicevänlig plats.

BB 9153

Ingående delar sandblästras, grundmålas och slutlackeras runtom för maximalt rostskydd. Utskjutsdelarna och lyftoket är kromaterade.

BB 9116

Efter lackering återmonteras delarna på chassit.

FÖRVARINGSUTRYMMEN

BB 9166

Skåpen är tillverkade av 3 mm kallvalsad rostfri plåt och har minst fyra separata utrymmen, varav ett är för manöverventilen. Skåpen är låsbara, har innerbelysning och är förberedda för de standardverktyg som ingår i byggnationen. Inredning och verktygshållare är tillverkade i rostfritt stål. Dörrarna är tillverkade i rostfritt stål, gummitätade och har invändigt röda reflexer

BB 9011

Samtliga lås är rostfria och har nyckellock.

VINSCHAR

Flakvinsch

BB 9119

En planetväxelvinsch med dragkraft 6,0 ton är monterad på flaket. Brytrullar nära lintrumman. Lintrumman är pneumatiskt frikopplingsbar. Linans diameter är 13 mm och längden 30 m med en brottlast på 11 900 kp.

Ramvinsch

BB 9173

Den andra vinschen med en dragkraft på 12,5 ton är monterad i chassiramen. Brytrullar i aggregatets bakkant. Lintrumman är pneumatiskt frikopplingsbar. Linans diameter är 16 mm och längden 30 m med en brottlast på 16 400 kp.

ELEKTRISKT SYSTEM

BB 9115

Alla elektriska ledningar är skyddade mot yttre påverkan enligt skyddsnorm IP50 (DIN40050). Elsystemet är kopplat över säkringar och reläer som är placerade i hytt. Original strömställare för påbyggnaden i hytt. Aggregatet är utrustat med en timräknare som anger tiden för aggregatets användningstid. Vinscharnas frikoppling fungerar endast med kraftuttaget tillslaget. Sidomarkeringsljus enligt lagkrav.

Bakparti

• Två bakljus, infällda
• Två reflexer
• Två positionsbelysning "gummiklubba". Art nr:24162
• Två arbetsljus, infällda. Art nr: 26163
• En 15 polig släpvagnskontakt inkl. 12/24 volts adapter
• Nummerskylt med belysning vänster bak. Art nr: 24620

Framstam

• Fyra arbetsljus. Art nr: 26163
• Två röda positionsljus högsta punkt framstam. Pro Slim. Art nr: 24152
• 6 stycken krokar för kätting

BB 9069

En ljusskylt, 2340mm bred, är monterad på framstammen med fyra roterande ljus och mellandel för reklamtext.

Art nr: 21287

HYDRAULSYSTEM

BB 9152

• Hydraultank, volym ca 75 l
• Hydraulrör, elektrolytiskt förzinkade DIN 2391/C
• Sug- och returslang med inbäddad stålspiral SAE 100/R4
• Högtrycksslangar med pressade kopplingar och två stålinlägg SAE 100/2RL-R9R
• Högtrycksfilter 10 Hm
• Returfilter 10 Hm

BB 9021

• Hydraulpump av axialkolvtyp med nödstoppfunktion max 400 bar

BB 9029

• Manöverenheten Danfoss PVG32 med nio parallellkopplade sektioner, inbyggda chockventiler och huvudöverströmningsventil
• Manöverspakarna är fjädercentrerade
• Glycerindämpad manometer
• Mineralolja

BB 9128

Ventilkonsol (med manöverenhet) är som standard monterad på höger sida i bakre skåpsutrymmet.

Manövrering

• Huvudvinsch in/ut
• Flak in/ut
• Tipp upp/ner
• Lyftbom upp/ner
• Vikbom arbets- och transportläge
• Utskjutsbom in/ut
• Vänster stödben upp/ner
• Höger stödben upp/ner
• Ramvinsch in/ut

STANDARDUTRUSTNING

BB 9168

Följande verktyg och tillbehör ingår i standardutrustningssatsen

Ett par stoppklossar, regler- och låsbara, galvaniserade	BB4000
Startuttag, 24 volt med startkablar 7m inkl. förlängningskabel 10m	6.00945.410
12 volts startbooster med laddning	B-GB150
Bogserdrag med tre sprintar och 50/60 dragkula, kromaterade	BB3529R
Fem par klykor	3.04.0006, 4.04.0010, 3.04.0009, 4.04.0383, 4.04.0604
Luftvinda, 3/8”	BB9080
Däckspännare, 6 st.	M144302
Glidskor 1 par	BB2811
Brytrulle för sidovinschning, kromaterad	4.04.0227
Lyftok, axiallagrat	BB2081
Delbara personbilsgrillhalvor, kromaterade	BB4806
Ett par klykhållare, låga, kromaterade	3.04.0128
Ett par klykhållare, höga, kromaterade	3.04.0126
Dragstång, DIN 40/40, placerad i hjälpram, kromaterad	BB4615
Spade, spett och kvast
Säkerhetskätting, 2 st.	I-GG-GG-7/8-8-18
Spänningsadapter	100662

ÖVRIGT

BB 9035
BB 9142

• När hela påbyggnaden slutligen är färdigställd och lackerad görs slutmonteringen
• Duomatic, om chassi förberett för detta
• Vägning och besiktning i Sverige

CHASSI

BB 9014

Takbåge

BB 9045

Toppbåge


BB 9046

Frontskydd off road


BB 9052

Frontvikt
En frontvikt är det effektivaste sättet att erhålla maximal lyftkapacitet vid hög tillåten framaxellast.
Chassiutformningen och tillgången till lämpliga fästpunkter begränsar ofta storleken på vikten till ca 750 kg.

BB 9086

Manövrering från hytt (stödben)

FLAK

BB 9062

Ljusramp, höj- och sänkbar

BB 9123

Skåpfack, vänster framstam

BB 9124

Skåpfack, höger framstam

BB 9125

Fast framstam (ej möjlig med övervåning)

BB 9126

Rostfri framstam

BB 9134

Galler framstam

BB 9148

Näthylla

BB 9160

Övervåning 10 ton i kombination med BB 9139

AGGREGAT

BB 9043

Bogserdragsfäste på vikbom

BB 9102

Dragbalk för släpvagnskoppling

BB 9103

Tiltbar stickspets

BB 9105

Bärgningsarm, 3x465

BB 9181

Bärgningsarm, 2x750

BB 9145

Vik- och utskjutsbom, 1x600 med tilt

BB 9172

Förstärkt flak. tippram och glidbalk

FÖRVARINGSUTRYMMEN UTVÄNDIGT

BB 9002

Centrallås pneumatiskt

BB 9060

Targabåge, rostfri Targabågen enligt ovan finns också i rostfritt material.

BB 9012

Stångregellås

BB 9133

Höga skåp rostfria, vänster och höger

BB 9167

Rostfria skåp

FÖRVARINGSUTRYMMEN INVÄNDIGT

BB 9081

Luftvinda, 1/2", 15 m För anslutning till det bärgade fordonets tryckluftssystem alternativt för luftverktyg. En luftvinda med automatisk kabelupprullning, 15 m, 1/2" slang. Luftvindan monteras bak i skåpet och kabeln dras genom det bakre karosseriskåpet.

BB 9082

Slangvinda för syrgas/acetylen

BB 9083

Kabelvinda Kabelvinda med 25 m kabel för påhängsskylt. Montering bak i skåp.

BB 9093

Skåpvärme Ett värmepaket, som värms av motorns kylvatten, monteras i främre delen av karosseriskåpet, ett på varje sida. Den inbyggda elektriska fläkten cirkulerar varmluften, ventilationshål i skåpet.

BB 9161

Lådhurtsar i skåp

BB 9169

Hydraulisk panel kätting

BB 9170

Hydraulisk panel verktyg

BB 9171

Integrerad teleskopstege

BB 9177

Verktygstavla, dörr eller vägg

BB 9179

Balkonglåda

BB 9184

Extra krokrad

VINSCHAR

BB 9039

Sepson Vinsch 20 ton, H200P

BB 9067

Sepson 15 ton vinsch H150PF

BB 9059

Sepson 6 ton frontvinsch, H60P

• Inbyggd frontvinsch, 6 tons kapacitet, inklusive kabelstyrning, 5 m kabel.

Specifikation

Linans längd	30 m
Linans diameter	14 mm
Linhastighet, innersta varvet	10 m/min
Linhastighet, yttersta varvet	16 m/min

BB 9127

Hydrauliskt sidoförskjutbar vinsch

ELSYSTEM

BB 9094

Ljusskylt LED 1740mm

BB 9084

Extraljus LED, sats om 4 st. 4 st. extraljus. Strömbrytare i hytt.

BB 9089

LED arbetsljus, ett par Arbetsbelysning. Strömbrytare i hytt.

BB 9095

Extra roterande varningsljus Roterande varningsljus, 2 st. lampor. Strömbrytare i hytt.

BB 9163

Arbetsljus LED extra, ett par

BB 9165

Backkamera med 7" skärm, 2st visirkameror, 2st kablar.

RADIOSTYRNING

BB 9073

Radiostyrning, proportional Linus Radiostyrning med 12 proportionalstyrningskanaler och 4 on/off kanaler. Medger styrning av 6 hydrauliska och 4 elektriska funktioner.

BB 9185

Radiostyrning, proportional Linus 8 – 16+4

HYDRAULSYSTEM

BB 9075

Hydrauluttag Hydrauluttaget är monterat på skåpens bakstam, på samma sida som hydraulpaketet. OBS - kontrollera före inkoppling vilken olja den externa hydrauliken har - standard i vårt hydraulsystem är mineralolja.

• Tryck- och returanslutning med ¾” snabbkopplingar.
• Tryck 175 bar. Inbyggd överströmningsventil.
• Hydrauluttaget är kopplat till manöverenheten

BB 9092

Motorkraftuttag, monteringssats

BB 9108

Hydraulpump-variabel-75 lit

BB 9109

Hydraulpump-variabel-120 lit

BB 9129

Manöverpaket vänster sida

LACKERING

BB 9164

Lackering, påbyggnad

BB 9098

Lackering, kulörtillägg aggregat

BB 9100

Lackering, frontvikt / frontvinsch

BB 9101

Lackering, hel hytt klarlackering

BB 9131

Polerade rostfria kantlinor

BB 9135

Lackering, höga skåp

BB 9143

Polerade rostfria kantlinor

BB 9151

Lackering, kulörtillägg skåp

BB 9155

Lackering, kulörtillägg hytt

BB 9156

Lackering, hela hytten, en kulör

BB 9157

Lackering, plastdetaljer hytt

BB 9158

Lackering, randning front

BB 9159

Lackering, randning bak

BB 9187

Lackering, kulörtillägg höga skåp

BB 9188

Lackering, sido- /takluftriktare

BB 9189

Lackering, nav, per st.

ÖVRIGT

BB 9085

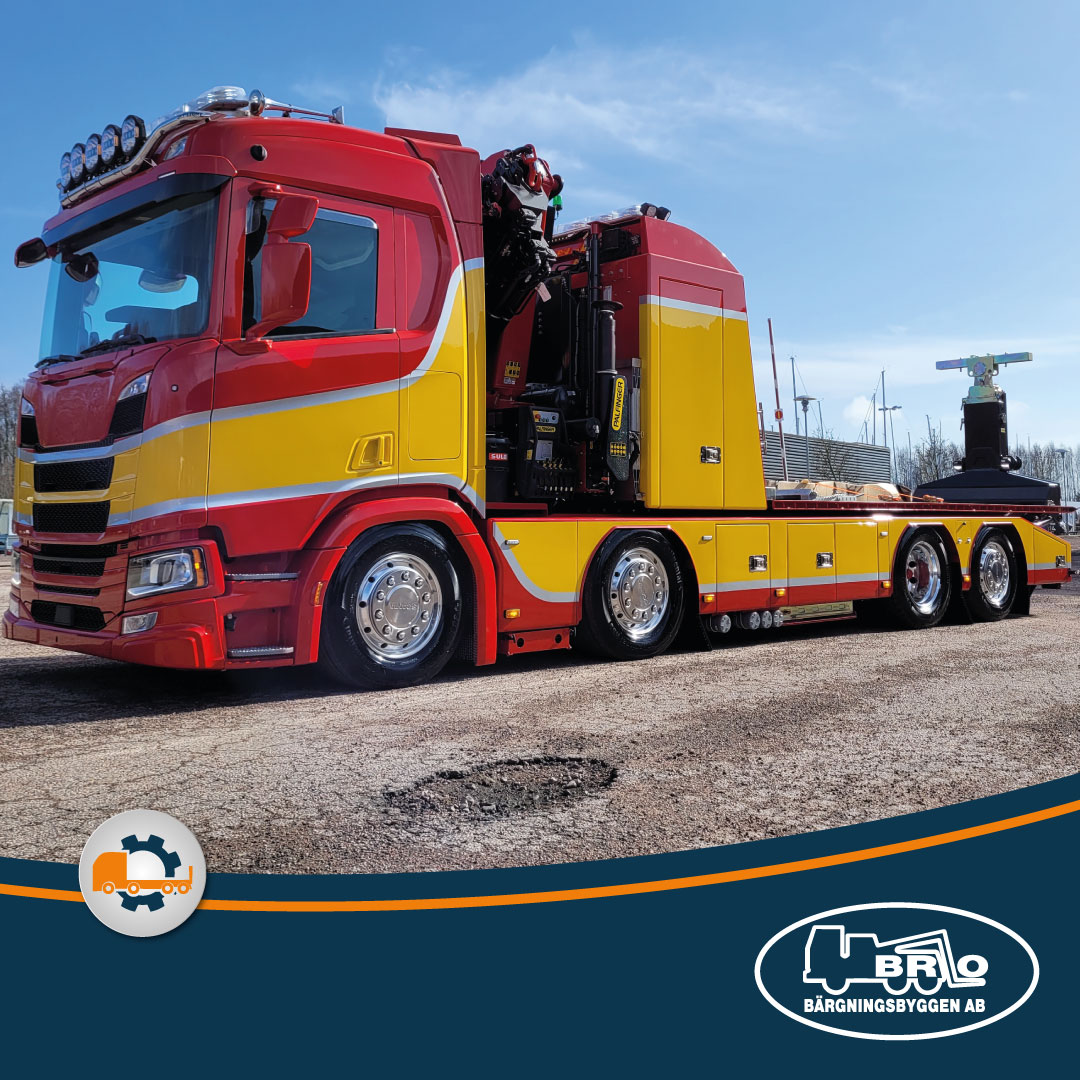

Kranmontage

BB 2216

Ett par bussgrillhalvor

BB 9106

Eftermontage Montering av utrustning efter besiktning.

BB 3239

Ett par bussgrillhalvor L-typ
